Der Begriff „U-Boot-Stahl“ klingt zunächst nach einer besonderen Legierung, die ausschließlich für militärische Unterwasserfahrzeuge entwickelt wurde. Tatsächlich handelt es sich dabei jedoch nicht um eine offizielle Werkstoffbezeichnung, sondern um einen branchenüblichen Namen für bestimmte nicht oder nur sehr gering magnetisierbare Edelstähle.
Der Werkstoff 1.3964 wird besonders häufig mit dem Begriff U-Boot-Stahl in Verbindung gebracht. Der Grund dafür liegt in seiner außergewöhnlichen Kombination aus geringer magnetischer Permeabilität, hoher Festigkeit und sehr guter Beständigkeit gegenüber Meerwasser. Genau diese Eigenschaften sind im U-Boot-Bau, im militärischen Schiffbau und bei anderen anspruchsvollen maritimen Anwendungen besonders wichtig.
Was ist der Werkstoff 1.3964?
Edelstahl 1.3964 ist ein hochlegierter, stickstoffverstärkter austenitischer Edelstahl. Seine vollständige europäische Kurzbezeichnung lautet:
X2CrNiMnMoNNb21-16-5-3
Der Werkstoff ist außerdem unter verschiedenen internationalen und handelsüblichen Bezeichnungen bekannt:
- Alloy 50
- Nitronic® 50
- XM-19
- UNS S20910
- amagnetischer Edelstahl
- U-Boot-Stahl
Alloy 50, Nitronic® 50, XM-19 und 1.3964 werden im Handel häufig gemeinsam genannt. Bei sicherheitsrelevanten Anwendungen sollte jedoch immer geprüft werden, welche konkrete Norm, chemische Zusammensetzung, Zulassung und mechanische Eigenschaft gefordert wird. Die Bezeichnungen sind nicht in jeder Spezifikation vollständig austauschbar.
Der wichtigste Grund: die geringe magnetische Signatur
U-Boote sollen nicht nur möglichst leise sein. Auch ihre magnetische und elektromagnetische Signatur spielt eine wichtige Rolle. Deshalb werden bei der Konstruktion bestimmter Bauteile Werkstoffe benötigt, die ein äußeres Magnetfeld möglichst wenig beeinflussen und selbst nur eine sehr geringe Magnetisierung aufweisen.
Der Werkstoff 1.3964 besitzt ein stabiles austenitisches Gefüge. Austenitische Edelstähle sind grundsätzlich deutlich weniger magnetisch als ferritische, martensitische oder Duplex-Edelstähle. Durch die besondere Legierungszusammensetzung von 1.3964 bleibt dieses Gefüge auch unter anspruchsvollen Bedingungen vergleichsweise stabil.
In geeigneten Ausführungen kann 1.3964 eine relative magnetische Permeabilität von unter 1,01 erreichen. Der Werkstoff gilt damit als nahezu amagnetisch. Auch nach einer Kaltverformung kann die magnetische Permeabilität sehr niedrig bleiben. Die tatsächlich erreichbaren Werte hängen allerdings von der Schmelze, dem Lieferzustand, der Verarbeitung, der Kaltverformung und möglichen Schweißarbeiten ab.
Die Kontrolle magnetischer und elektromagnetischer Signaturen ist bei militärischen Schiffen und U-Booten ein eigenes technisches Forschungsgebiet. Marineorganisationen untersuchen und reduzieren solche Signaturen gezielt, damit Schiffe und Unterwasserfahrzeuge schwerer erkannt werden können und empfindliche Systeme möglichst wenig beeinflusst werden.
Warum ist ein nichtmagnetischer Stahl im U-Boot-Bau wichtig?
Ein U-Boot besteht aus sehr vielen unterschiedlichen Werkstoffen und Bauteilen. Nicht jeder Bereich muss zwangsläufig amagnetisch sein. Bei bestimmten Komponenten kann eine geringe magnetische Beeinflussung jedoch entscheidend sein.
Ein amagnetischer oder nur sehr schwach magnetischer Edelstahl kann dabei helfen,
- die magnetische Signatur des Fahrzeugs zu reduzieren,
- empfindliche Mess- und Sensorsysteme weniger zu beeinflussen,
- magnetische Störungen innerhalb technischer Anlagen zu vermeiden,
- Komponenten für spezielle maritime und wehrtechnische Anwendungen herzustellen.
Dabei ist wichtig: Die Bezeichnung „U-Boot-Stahl“ bedeutet nicht, dass der vollständige Druckkörper eines U-Bootes grundsätzlich aus 1.3964 gefertigt wird. Der Werkstoff kommt vielmehr für ausgewählte Komponenten infrage, bei denen geringe Magnetisierbarkeit, hohe Festigkeit und Korrosionsbeständigkeit gleichzeitig gefordert werden.
Sehr gute Beständigkeit gegenüber Meerwasser
Neben dem magnetischen Verhalten ist die Korrosionsbeständigkeit ein weiterer entscheidender Grund für den Einsatz von 1.3964 in maritimen Anwendungen.
Meerwasser enthält Chloride, die bei vielen Edelstahlqualitäten Lochfraß und Spaltkorrosion auslösen können. Besonders kritisch sind enge Spalten, Ablagerungen, hohe Temperaturen und Bereiche mit eingeschränktem Sauerstoffaustausch.
Durch seinen hohen Chromgehalt sowie die Legierungselemente Molybdän und Stickstoff verfügt 1.3964 über eine sehr gute Widerstandsfähigkeit gegenüber chloridhaltigen Medien. Der Werkstoff wird deshalb nicht nur im U-Boot-Bau, sondern auch in der Offshore-Industrie, in der Meerwassertechnik und bei Unterwasseranlagen eingesetzt.
Werkstoffinformationen beschreiben für Alloy 50 eine sehr gute Beständigkeit gegen Loch- und Spaltkorrosion in Meerwasser. Auch gegenüber interkristalliner Korrosion und Spannungsrisskorrosion weist der Werkstoff gute Eigenschaften auf.
Trotzdem gilt: Auch ein sehr korrosionsbeständiger Edelstahl ist nicht unter allen Bedingungen vollständig korrosionsfrei. Für die Werkstoffauswahl müssen unter anderem Temperatur, Chloridgehalt, Strömung, Oberflächenzustand, Bauteilgeometrie und mechanische Belastung berücksichtigt werden.
Hohe Festigkeit bei gleichzeitig guter Zähigkeit
Ein weiterer Vorteil von 1.3964 ist seine hohe mechanische Belastbarkeit. Im lösungsgeglühten Zustand kann der Werkstoff eine Zugfestigkeit von etwa 700 bis 950 N/mm² erreichen.
Verglichen mit klassischen austenitischen Edelstählen wie 1.4404 beziehungsweise AISI 316L bietet Alloy 50 deutlich höhere Festigkeitswerte. Herstellerangaben zufolge kann die Streckgrenze ungefähr doppelt so hoch wie bei konventionellem Edelstahl 316 sein.
Gleichzeitig verfügt der Werkstoff über eine gute Duktilität und Zähigkeit. Diese Kombination ist für dynamisch belastete Bauteile, Verbindungselemente, Wellen, Pumpenteile und andere sicherheitsrelevante Komponenten besonders interessant.
Gute Eigenschaften bei tiefen Temperaturen
Unter Wasser und insbesondere bei großen Tauchtiefen können Bauteile niedrigen Temperaturen und hohen mechanischen Belastungen ausgesetzt sein. Ein geeigneter Werkstoff muss deshalb nicht nur korrosionsbeständig und fest, sondern auch ausreichend zäh sein.
1.3964 besitzt eine gute Zähigkeit bei tiefen Temperaturen. Das stabile austenitische Gefüge trägt dazu bei, dass der Werkstoff auch bei niedrigen Temperaturen nicht so schnell versprödet wie bestimmte andere Stahlgruppen.
Dadurch eignet er sich grundsätzlich für maritime, kryogene und industrielle Anwendungen, bei denen tiefe Temperaturen mit hohen mechanischen Anforderungen zusammentreffen.
Welche Bauteile können aus 1.3964 gefertigt werden?
Je nach Zulassung, Konstruktion und technischer Spezifikation kann 1.3964 für unterschiedliche hochbelastete Komponenten eingesetzt werden. Typische Anwendungen der Werkstoffgruppe sind beispielsweise:
- Pumpenwellen
- Ventilwellen
- Bolzen und Stifte
- hochfeste Schrauben und Verbindungselemente
- Armaturen und Fittings
- Wellen für maritime Anwendungen
- Ketten, Kabel und Drahtprodukte
- Bauteile für Wärmetauscher
- Komponenten für Offshore-Anlagen
- Bauteile für Unterwasser- und Tiefseeanlagen
Ob ein bestimmtes Bauteil tatsächlich aus 1.3964 gefertigt werden darf, hängt immer von der Zeichnung, der vorgeschriebenen Norm, dem Lieferzustand, den geforderten mechanischen Werten und den jeweiligen Abnahmebedingungen ab.
Ist 1.3964 besser als 1.4404 oder Duplex 1.4462?
Ob 1.3964 die bessere Wahl ist, hängt von der Anwendung ab.
1.4404 ist ein weit verbreiteter austenitischer Edelstahl mit guter Korrosionsbeständigkeit und sehr guter Verfügbarkeit. Für hochbelastete Bauteile oder anspruchsvolle Meerwasseranwendungen kann seine Festigkeit beziehungsweise Korrosionsbeständigkeit jedoch nicht ausreichend sein.
1.4462 ist ein hochfester Duplex-Edelstahl mit sehr guter Korrosionsbeständigkeit. Aufgrund seines ferritisch-austenitischen Gefüges ist Duplexstahl jedoch deutlich magnetisch.
1.3964 ist besonders interessant, wenn folgende Anforderungen miteinander kombiniert werden müssen:
- hohe Festigkeit,
- sehr gute Beständigkeit gegenüber Meerwasser,
- geringe magnetische Permeabilität,
- gute Zähigkeit,
- gute Schweißbarkeit.
Gerade diese seltene Eigenschaftskombination macht 1.3964 zu einem wichtigen Werkstoff für U-Boote und andere technisch anspruchsvolle maritime Anwendungen.
Wird 1.3964 ausschließlich für U-Boote verwendet?
Nein. Die Bezeichnung U-Boot-Stahl beschreibt lediglich eines der bekanntesten Einsatzgebiete. 1.3964 wird ebenfalls in vielen zivilen Industriebereichen verwendet.
Dazu gehören unter anderem:
- Offshore-Industrie
- Meerwasserentsalzungsanlagen
- Unterwassertechnik
- Pumpen- und Ventilbau
- chemische Industrie
- petrochemische Anlagen
- Papier- und Harnstoffproduktion
- Energie- und Wasserstofftechnik
- Maschinen- und Anlagenbau
- Mess- und Sensortechnik
Überall dort, wo hohe mechanische Belastungen, korrosive Medien und eine geringe Magnetisierbarkeit zusammentreffen, kann 1.3964 eine interessante Alternative zu klassischen Edelstahl- oder Duplexqualitäten darstellen.
Häufige Fragen zu 1.3964 als U-Boot-Stahl
Ist Edelstahl 1.3964 vollständig unmagnetisch?
1.3964 wird als nichtmagnetisch beziehungsweise amagnetisch bezeichnet. Physikalisch genauer ist jedoch die Formulierung „sehr gering magnetisierbar“. Die tatsächliche magnetische Permeabilität hängt vom Lieferzustand, der Schmelze und der späteren Bearbeitung ab.
Sind 1.3964, Alloy 50 und Nitronic 50 identisch?
Die Bezeichnungen werden häufig gemeinsam verwendet. Je nach Norm und Herstellerspezifikation können jedoch Unterschiede bei den chemischen Grenzwerten, mechanischen Eigenschaften oder Zulassungen bestehen. Bei einer Bestellung sollte daher immer die konkret benötigte Werkstoffnummer, Norm oder Kundenspezifikation angegeben werden.
Ist 1.3964 für den dauerhaften Kontakt mit Meerwasser geeignet?
Der Werkstoff verfügt über eine sehr gute Meerwasser- und Chloridbeständigkeit. Ob er für eine konkrete dauerhafte Anwendung geeignet ist, muss anhand der Betriebsbedingungen geprüft werden. Temperatur, Spalten, Ablagerungen, Strömungsverhältnisse und Oberflächenzustand können die Korrosionsbeständigkeit beeinflussen.
Kann 1.3964 geschweißt werden?
Ja, der Werkstoff gilt grundsätzlich als gut schweißbar. Schweißverfahren, Wärmeeinbringung und Schweißzusatz müssen jedoch auf die geforderten Eigenschaften abgestimmt werden. Bei Bauteilen mit besonders niedrigen zulässigen Permeabilitätswerten sollte auch der Einfluss der Schweißung berücksichtigt werden.
Warum wird 1.3964 als U-Boot-Stahl bezeichnet?
Der Werkstoff verbindet eine sehr geringe Magnetisierbarkeit mit hoher Festigkeit, guter Zähigkeit und ausgezeichneter Beständigkeit gegenüber Meerwasser. Diese Kombination erfüllt wichtige Anforderungen an ausgewählte Bauteile im U-Boot-Bau und in der militärischen Marinetechnik.
Rundstahl, Blech und Zuschnitte aus 1.3964

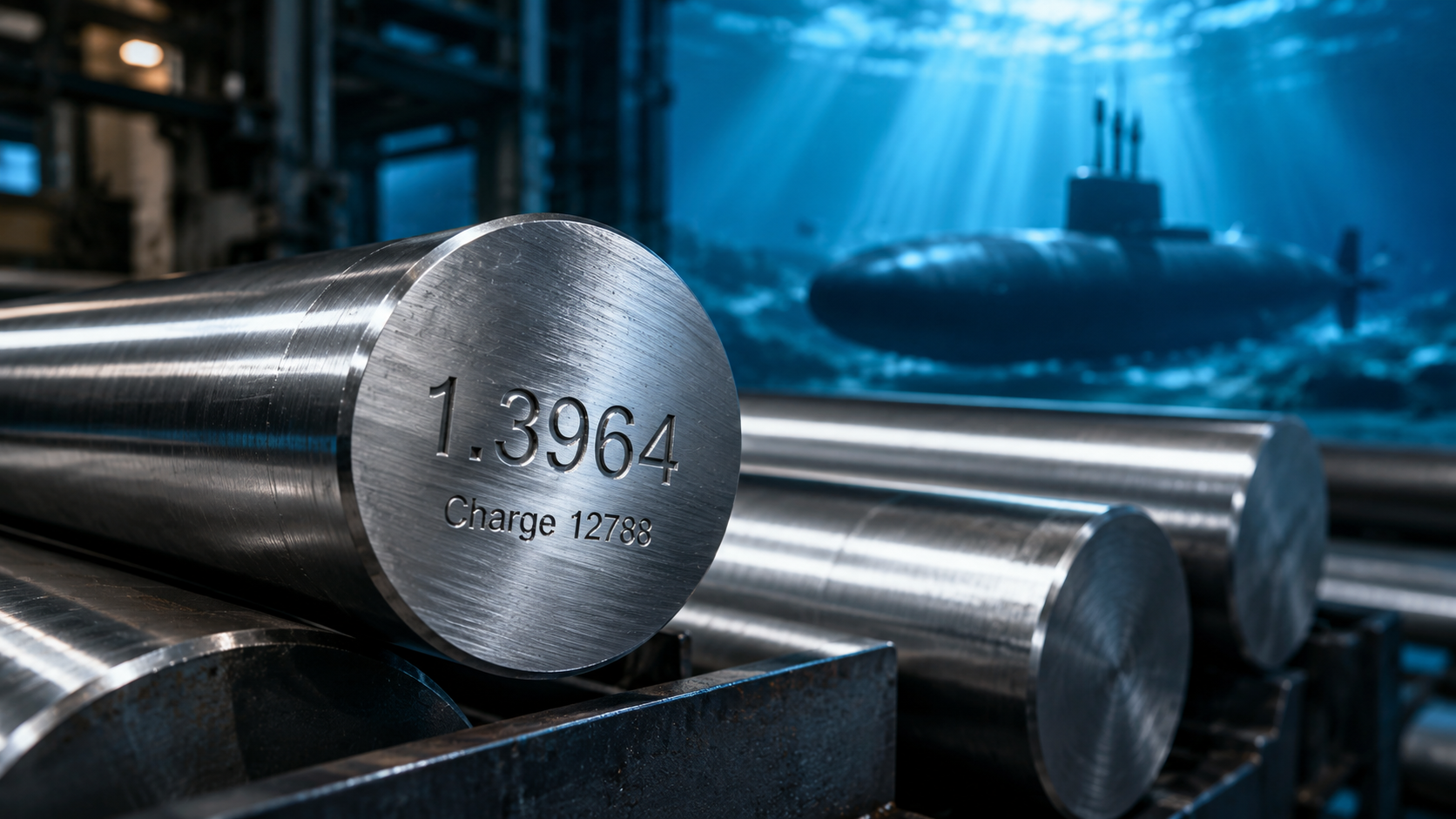

Presch Edelstahl Service liefert den Werkstoff 1.3964 als Rundstahl, Blech sowie als zugeschnittenen Flachstahl.
Rundstahl aus 1.3964 ist in Abmessungen von Ø 8 mm bis Ø 230 mm erhältlich. Neben vollständigen Stäben liefern wir auch kundenspezifische Sägeschnitte, Fixlängen und kleinere Mengen.
Für unsere Rundstäbe erhalten Sie auf Wunsch beziehungsweise gemäß Angebot ein Abnahmeprüfzeugnis 3.1 nach EN 10204. Weitere Abmessungen und Sonderausführungen beschaffen wir gerne nach Ihrer individuellen Anfrage.
Sie benötigen Edelstahl 1.3964 für eine maritime, amagnetische oder hochbelastete Anwendung? Senden Sie uns Ihre gewünschte Abmessung, Menge, Norm und die erforderlichen mechanischen oder magnetischen Eigenschaften. Wir prüfen kurzfristig die passende Liefermöglichkeit.
